Désireux d’apprendre à manipuler du Morse, j’ai cherché à acquérir un Manipulateur CW à connecter à mon TX.Le problème est que ce genre d’accessoire est extrêmement onéreux (compter un minimum de 180€ pour un neuf, et 70€ pour un d’occasion).
Bertrand, de la chaîne Youtube « Electro Bidouilleur » avait fait une vidéo montrant des petites touches sensitives animées par une puce TPP223 (gestion du rebond, recalibrage toutes les 5s, etc…).

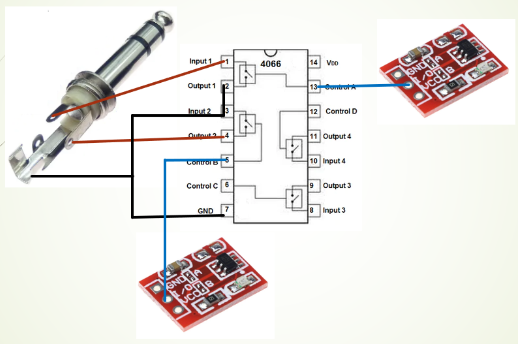

J’ai donc décidé de me fabriquer, à l’aide de mon imprimante 3D, un manipulateur CW basé sur l’utilisation de ces touches sensitives extrêmement bon marché (10 touches pour 1.13€). Voici le schéma retenu, à base d’un Quadruple Interrupteur en technologie CMOS: Le CD4066D
J’ai conçu dans le logiciel Fusion360 d’Autodesk un boîtier pour ce manipulateur.
Afin de l’ alourdir, j’y ai intégré une plaque de cuivre que j’avais initialement destinée au radiateur de mon PA 144MHz (toujours à l’état d’ébauche…)

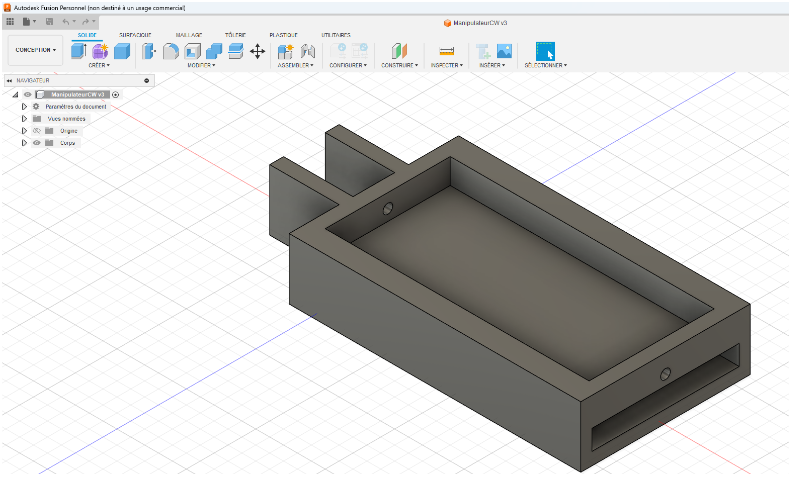

Conception du Boîtier dans Fusion360

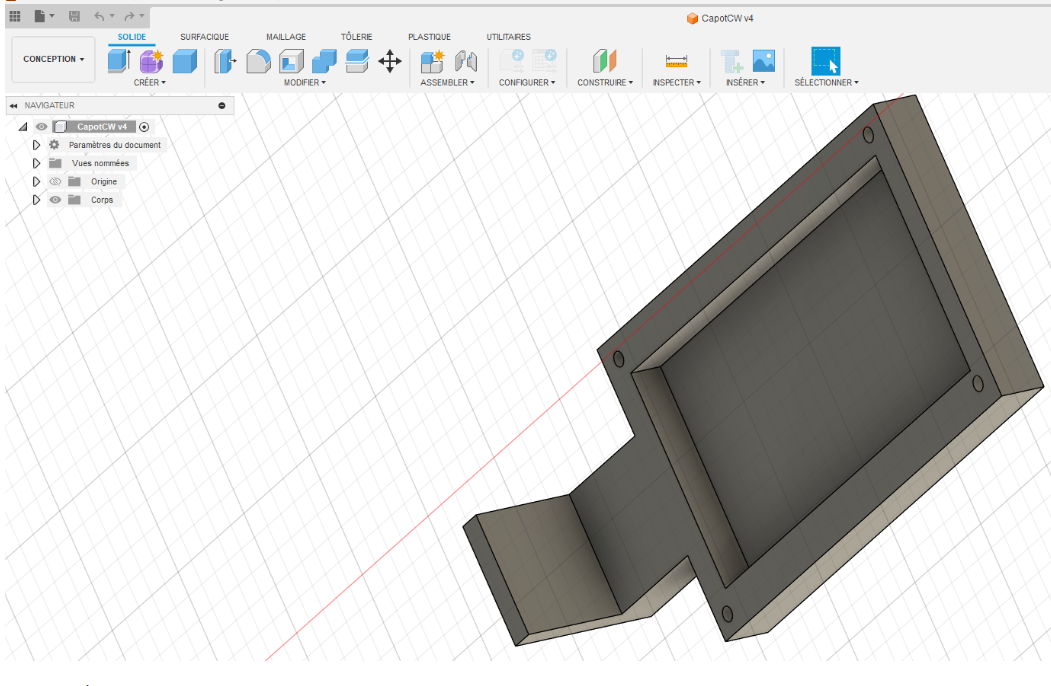

Capot du boîtier

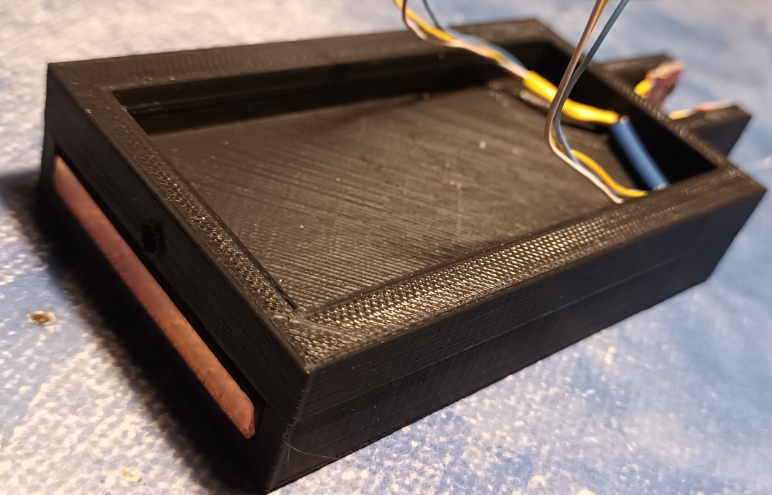

Plaque de Cuivre intégrée au boîtier

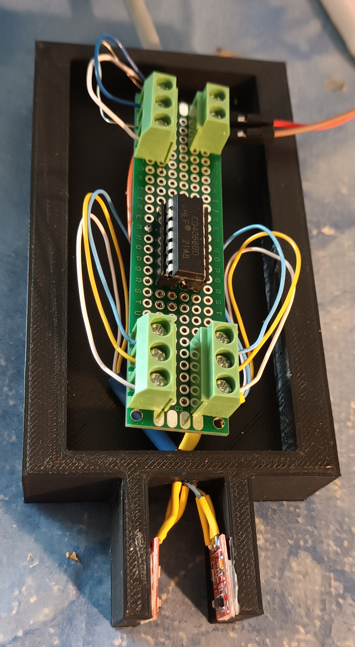

Montage sur une plaque de prototypage à trous métallisés
Vous trouverez sur mon Github le projet correspondant : SensitiveCWKeyer
Il contient l’ensemble des fichiers de conception Fusion360 ainsi que les fichiers .STL directement imprimables sur une imprimante 3D.

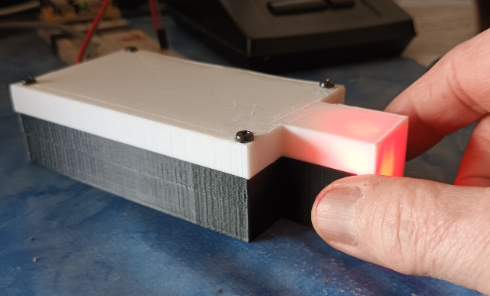

Voici le produit final obtenu :
J’ai pu faire tester ce manipulateur par trois OMs du Radio Club (F5SCC, F8CND et F5NWY), et ils m’ont tous dit qu’il était tout à fait utilisable.
Ce que je confirme car j’ai réussi à participer à mon premier QSO des Piou-Piou le 07 mars 2024 !!!
Remarque : Ce manipulateur est sensible à la HF. Par exemple, il lui arrive de manipuler tout seul lorsque j’émets sur 18 MHz avec l’antenne Loop située sur le balcon à moins de 4 m de ma station. Cela arrive également quand j’émets sur 7 MHz avec plus de 25W dans l’antenne CP-6S située sur le toit de l’immeuble. Je ne peux donc pas l’utiliser sur cette bande au dessus de cette puissance ☹️.
